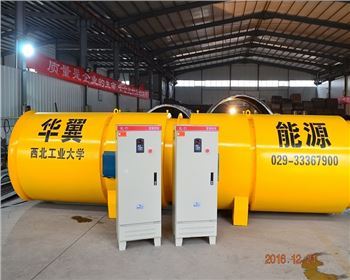

陜西華翼能源射流風機安裝施工方法

（1）施工準備

a.組織全體施工人員熟悉施工圖紙，安裝使用說明及有關射流風機的規范標準；施工技術人員做好圖紙會審，對作業人員的技術交底工作。

b.施工現場臨時電源的設置，每一接線盒處應安裝刀閘及漏電開關。

c.施工用工機具的準備：電焊機、切割機、角磨機、氣焊工具，以及活動高、低架子車，倒鏈等工機具應提前運輸進場。

d.施工用小型材料的準備。本著材質不合格不用于施工的原則，把好質量關。

（2）風機到貨后的驗收

a.開箱后檢查風機的型號和規格是否與定貨相符。檢查合格后可進行下步工序。

b.風機外觀的檢查：有無明顯的損傷，應達到外觀良好，無零部件損壞、銹蝕等現象。

c.按照裝箱單清點設備所有零部件，工具、附件、備件、附屬材料，以及出廠合格證等技術文件，不得有缺漏項。如有以上現象發生，應及時與總承包商和制造商聯系解決。

d.手動盤車檢查風機葉輪的轉動靈活程度，葉輪嚴禁與殼體碰擦。其間隙一般不超過葉輪直徑的0.5%。

e.檢查完畢后，認真做好開箱檢查記錄。

（3）風機的隧道內運卸

a.確定好每臺風機應安裝的位置，并運到此位置，因風機運輸車過大、過長、貨物重，應有2-3名人員專門疏導洞內交通，并且車輛應緩行。

b.當風機運送到位后，準備一臺5T汽吊將風機卸下，并要妥善放置，等候拆撿、安裝。

此過程應設１名汽吊司機，３名起重工統一操作，并嚴格遵守起重操作程序。

（4）風機的拆裝檢查

電機的絕緣性能的測定。分為接線柱三相之間的絕緣電阻測試，各接線柱對風機殼體之間的絕緣電阻的測定。

消聲器的拆裝檢查，應滿足以下要求：

a.消聲器在運輸中不能受到損壞或受潮，充填的消聲材料不應有明顯的下沉。

b.消聲器外表面應平整，不應有明顯的凹凸，劃痕銹蝕。

c.緊固消聲器部件的螺釘應分布均勻，接縫平整，不能松動、脫落。

d.穿孔板表面應清潔，無銹蝕及孔洞堵塞。

e.內襯玻璃纖維布應平整無破損。

（5）風機預埋件的放線驗收

a.檢查預埋件的位置樁號是否符合設計要求。

b.檢查預埋件的數量、位置是否滿足設計及安裝要求。其預埋件的偏差應不大于通風機安裝的允許偏差，既中心線平面位移小于10mm,標高小于±10mm。

c.將風機的連接附件焊接在預埋件上，并加載荷做預埋件的抗拉撥力的實驗。

d.劃線工在預埋件上定測好連接件應焊的位置并劃線。電焊工實施將連接件焊在預埋件上，各工種應持證上崗。風機連接件定位后，固定焊接采用直流焊機選用堿性焊條Ｅ4315；用Φ3.2焊條打底，焊接電流控制在80－100A；用Φ4焊條填充，蓋面，焊接電流控制在120-150A，焊縫應按隨機文件執行，無明確規定時h＝12mm。按《綱結構工程施工及驗收規范》焊縫質量等級及缺陷分級表中二級外內檢查標準100％外觀檢查。

風機連接件焊縫部位的防腐處理的要求：

清潔焊縫部位，氣刷二遍防腐漆，再刷二遍黑色環氧樹脂漆，漆層厚度≥60μm。

e.將幾個焊在預埋件上的風機連接件連在一根鋼絲繩上，并用倒鏈與重物相連接，重物總重為風機與連接附件的15倍。做一鋼性比較好的支架，上放置一塊壓力表，以便于觀察在重物作用下預埋件的變化情況，時間分別設定為0.5h,1h,1.5h,2h,每半小時測一次；如果目測與壓力表均無變化時，則靜載荷實驗完畢。抗拉撥力實驗可根據要求適當地選擇幾組或全部做抗拉撥力實驗。

（6）風機的安裝就位

a.在安裝風機前必須核對風機的機號、型號、傳動方式，葉輪旋轉方向，出風口位置等。

b.風機安裝采用２個２Ｔ手拉倒鏈，每個倒鏈的一端掛在吊鉤上，一端固定在射流風機起吊鉤上，進行吊裝就位。風機捆扎點的索具應用軟索具，以免損壞設備漆層。轉子、軸頸和軸封等處均不應做為捆縛部位。

c.風機在捆扎前下面墊上自制的槽鋼框架，在風機與框架之間應加墊木方以減少對風機的操作。做好以上準備后將風機與框架捆在一起，以備吊裝。

d.在風機兩側各設置一輛作業臺車，每輛車上有２名作業人員拉動倒鏈，將風機吊起到安裝位置，地面上設３名作業人員，其中２名負責架子車的移動及固定，另１名作業人員負責上、下協調，統一指揮，以便于風機平穩地吊起到位。

e.調整風機的位置，當位置調整完畢后，安裝上風機與連接附件之間的螺栓，并緊固聯接螺栓。每個聯接螺栓應加一套平墊片，一套彈簧墊片并加一個緊固螺母，以防止風機運行振動，螺母松動，緊固后的螺栓絲扣外露部分應在2-3螺距。

f.規范偏差：安裝到位后的風機應滿足以下要求：

中心線的平面后移10mm以下，標高為±10mm以內，經緯儀或拉線和尺量檢查，水準儀或水平儀、直尺、拉線和尺量檢查。

聯軸器同心度經向位移0.05mm以內，軸向傾斜0.2‰以內。采用在聯軸器互相垂直的四個位置上，用百分表檢查。風機底面標高在限高線以上方可。

（7）控制箱的安裝

風機控制箱采用膨脹螺絲固定，引線在柜體的上、下面，鋼管暗敷，與電纜溝連通，并與電纜支架可靠焊接，控制箱安裝前檢查；規格型號與設計相符，內部開關完好，配線美觀整齊，箱體外觀檢查完好，箱體安裝后可靠接地，采用螺栓連接，配管采用彎管器加工，采用抱箍與膨脹螺絲固定。

（8）機械完工

風機安裝完工后，進行以下項目的機械完工檢查：

A.風機安裝位置正確。各連接面接觸良好，安裝連接件可靠、無松動。

B.各零部件與其安裝底座接觸緊密，緊固件受力均勻。測試儀表：百分表，鉗形電流表（量程為0～500A），表面溫度計（量程為0～200℃），試驗方案具體步驟按下列進行。

a.風機各部件，縱、橫向水平度的允許偏差達到有關規范要求。

b.風機配電及控制回路接線正確、可靠。

c.電氣設備及電纜線絕緣良好，接地符合有關規范要求。

d.風機控制箱位置正確，部件齊全，安裝牢固，防護等級符合規范要求。

e.風機控制箱開關靈活，箱內接線整齊，回路編號齊全正確。

f.設備安裝正確，無缺項、無雜物、運動部件潤滑良好。

g.風機啟動時，用量程為0～500A鉗形電流表測量電動機的啟動電流，待電機正常運轉后再測量電動機的運轉電流。
